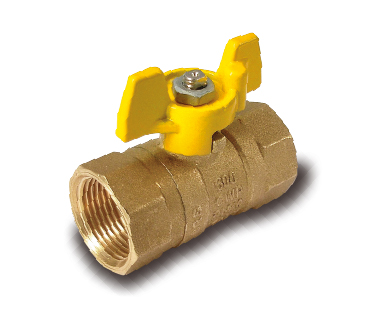

技術データ
- 24時間気密試験を全数に実施
- デュアルシールシステムを備えているので、バルブを両方
向に操作でき、設置が簡単 - 金属間可動部なし
- メンテナンスフリー
- ハンドル方向で開閉確認
- シリコンフリー潤滑剤使用
- クロームメッキされた真鍮ボールの高い耐久性
- ステムへの過剰応力保護のためのハンドルストッパー構造
- 熱鍛造サンドブラスト処理を施した、
外部ニッケルメッキされて
いないボディ及びエンドキャップ - EN12165及びEN12164に準拠する高品質の真鍮材を使用
- 飛び出し防止設計ステムで安全確保
- 二枚のFPM製Oリングがステムの安全性を確保
- フレキシブルリップ設計の純PTFEシート
- ISO 7/1、BS21 BSPTテーパーネジ仕様 (JIS B 0203相当)
- レデューストボア

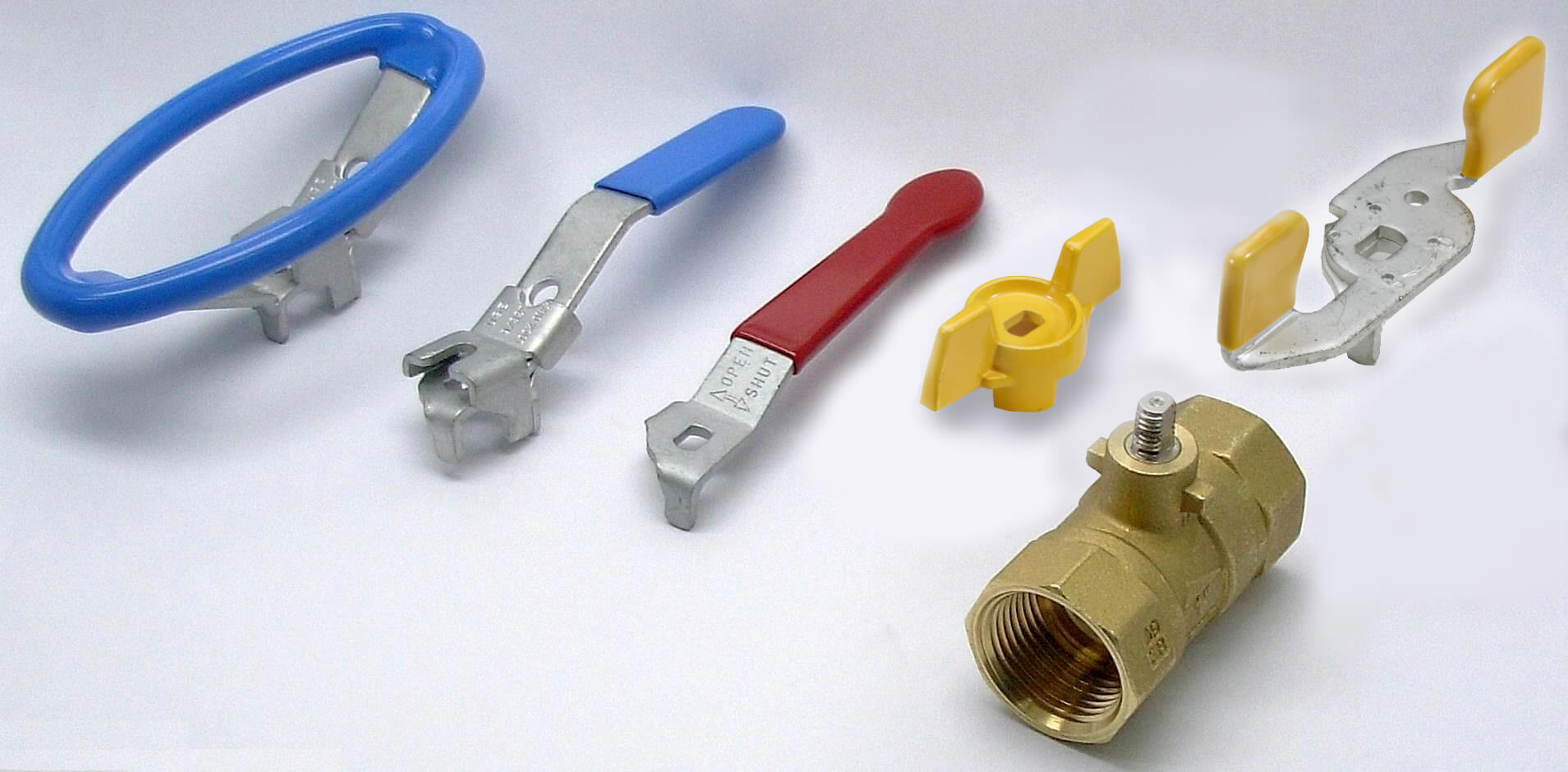

- バルブ稼働中取り外し可能ハンドル
- ステムエクステンション
- Geomet® カーボンスティール製レバー
- ステンレス製レバー (1.4016 / AISI 430)
- オーバルロック機能付きハンドル
- 特許品のロックハンドル
- ショットハンドル
- ステンレス製ボール (1.4401 / AISI 316)
- ガラス繊維強化PTFEシート
- カスタム設計
- 耐圧 ： 4 MPa（600 PSI）
［ 常温・通常圧］ - 温度：-40℃～+170℃
注意：流体の凍結はバルブ本体の損傷に繋がる恐れがあります
- RoHS 準拠品
注意： 認証は特定の設計・サイズに適応されます

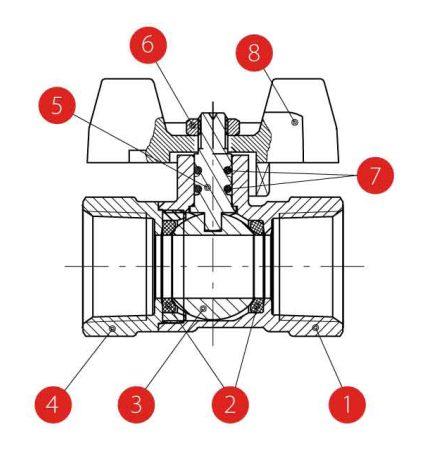

| 部品説明 | 個数 | 材質 |
|---|---|---|
|
メッキされていないボディ
|
1
|
CW617N (C3771相当)
|
|
シート
|
2
|
PTFE
|
|
クロームメッキボール
|
1
|
CW617N (C3771相当)
|
|
メッキされていないエンドキャップ
|
1
|
CW617N (C3771相当)
|
|
ニッケルメッキステム Oリング設計
|
1
|
CW617N (C3771相当)
|
|
ジオメット®加工ナット
|
1
|
CB4FF
|
|
Oリング
|
2
|
FPM
|
|
蝶形ハンドル
|
1
|
DD11
|

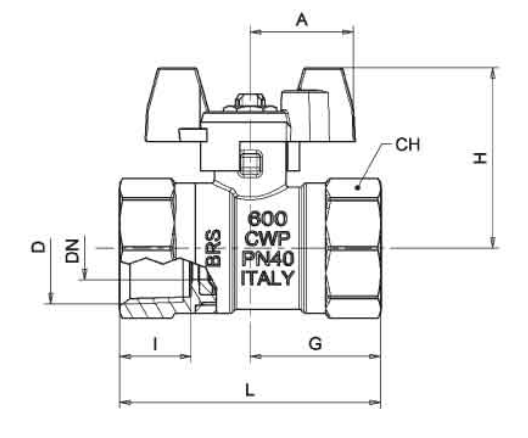

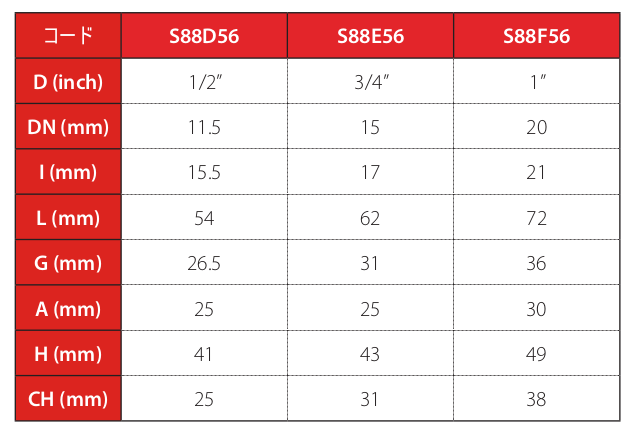

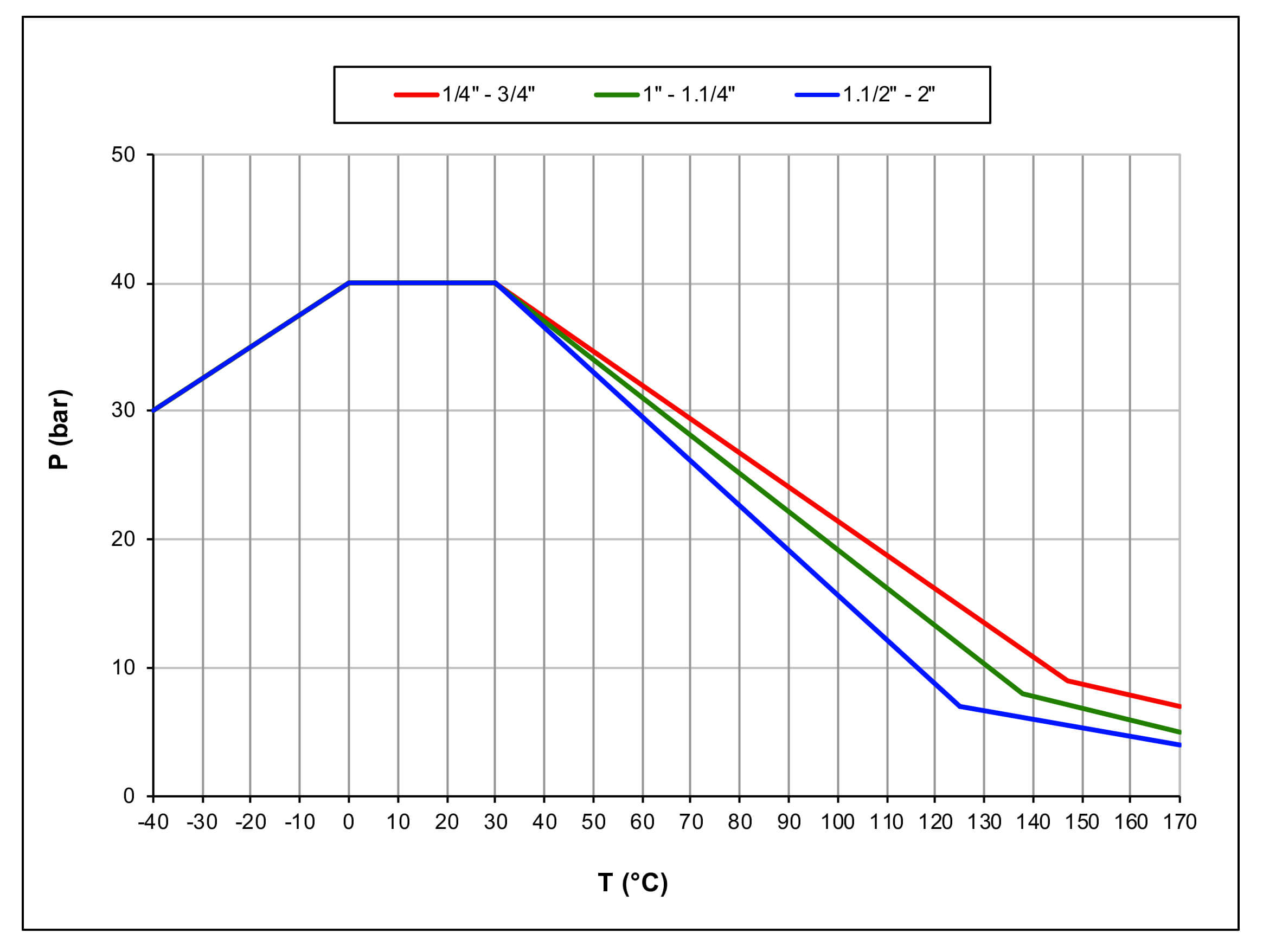

圧力・温度ダイアグラム

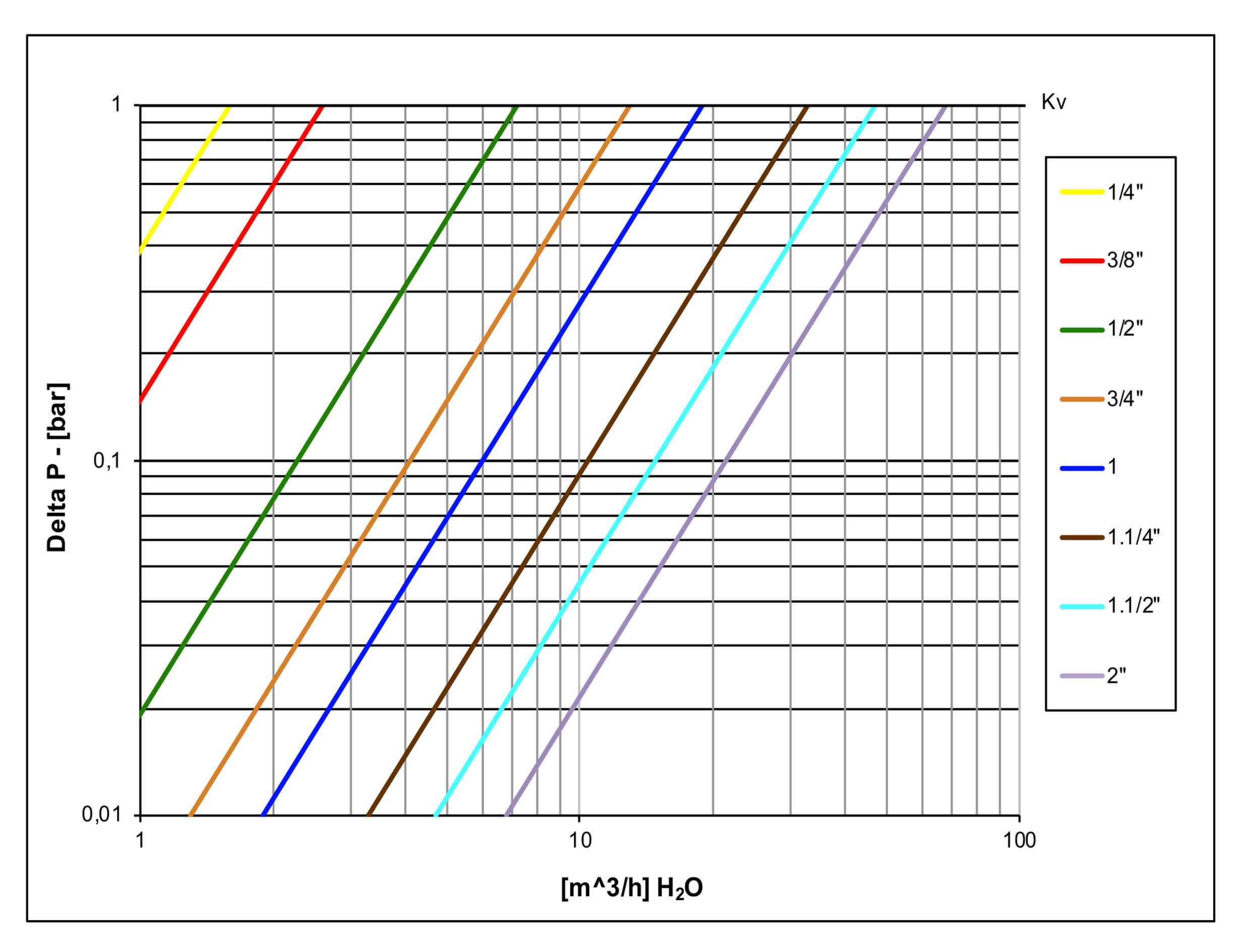

圧力損失チャート
